应力应变测试与分析

  • [list:title]

应力应变测试与分析

简要介绍: 运用应变测量来控制印刷电路板翘曲对电子工业是有利的,而且其作为一种识别和改进生产操作的方法也被认可。然而随着向无铅组装技术的过渡,互连密度的增加,以及新的层压板材料,翘曲导致损伤的可能性也在不断增加。随着应变测量技术的成熟,不同的方法应运而生。其中对于PCBA的应变测量方法如下:首先将应变片贴在印刷电路板上指定的元器件附近,然后使装有应变片的印刷电路板经受不同的测试、组装以及人工操作···
咨询热线:0512-51182999

项目介绍

应力应变测试



简要介绍:

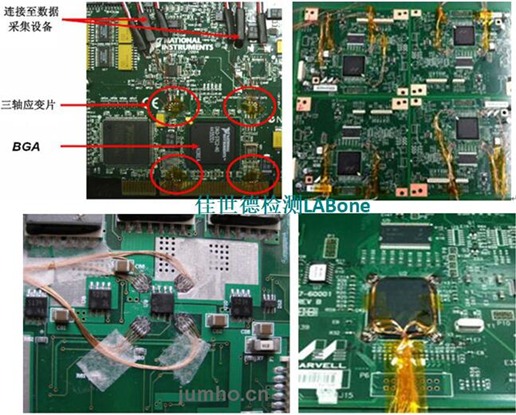

运用应变测量来控制印刷电路板翘曲对电子工业是有利的,而且其作为一种识别和改进生产操作的方法也被认可。然而随着向无铅组装技术的过渡,互连密度的增加,以及新的层压板材料,翘曲导致损伤的可能性也在不断增加。随着应变测量技术的成熟,不同的方法应运而生。其中对于PCBA的应变测量方法如下:首先将应变片贴在印刷电路板上指定的元器件附近,然后使装有应变片的印刷电路板经受不同的测试、组装以及人工操作。超出应变极限的测试即为应变过大,并进行确认以便采取改进和加强。其中的应变极限一般由客户或者供应商定义。

应力应变测试的应用——

一般需要进行应变测试的工况如下:


1.SMT组装制程

  分板(裁板)制程

  所有人工操作制程

  所有返工和修补制程

  元器件和连接器安装


2.印刷电路板测试过程

  在线测试或等效的“短路和开路”测试

  印刷电路板功能测试或等效的功能测试


3.机械组装

  散热片组装

  印刷电路板的支撑物/增强板组装

  系统印刷电路板集成或系统组装

  PCI或者子板安装

  双列直插内存模块安装


4.运输及处理

  车辆运输

  搬运过程



应用领域:

汽车及其附属产品、电子产品、航空产品、光电产品等使用的印刷电路板、玻璃制品等


主要仪器:

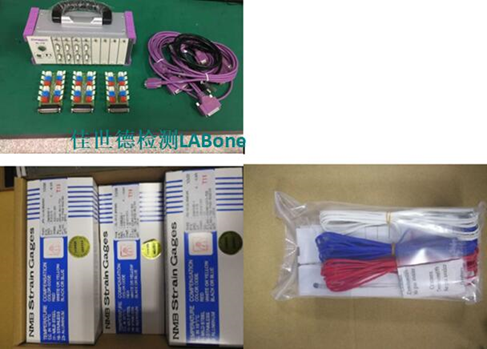

应变测试仪,振动试验机、冲击试验机等各类模拟工艺过程的设备和工具。




参考标准:

IPC-JEDEC-9704等。


案例介绍:




能力与优势:

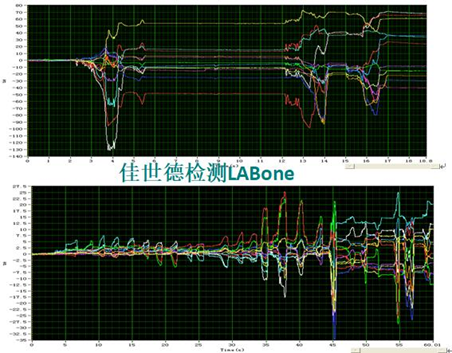

要想准确的执行测试,必须要有精准的设备才行,而佳世德检测运用的应变测试仪为进口领先品牌,选用的应变片耗材,也是原装进口,灵敏度高,两者结合使用才能准确快速地测量并记录各类应变曲线。且公司为此测试建立了一个有丰富实践经验的执行团队,不仅仅能协助客户找出问题,还能给客户提供专业的改善意见。
